Kabelortung mit CableTronic 4+: Präzise Tiefenortung bis 4 Meter für sichere Baustellen

Kabelortung

Sicherheit bis 4 Meter Tiefe

22.09.2025, 10:27 Uhr

DORNSTETTEN

Oft ist der Verlauf unterirdisch verlegter Strom- und Datenkabel unklar und eine Leitungsauskunft allein stellt noch keine Garantie für Sicherheit dar. Ein einziger Kabeltreffer kann genügen, um Bauprojekte lahmzulegen und lange Stillstandzeiten zu verursachen, Menschen zu verletzen und Baumaschinen schwer zu beschädigen.

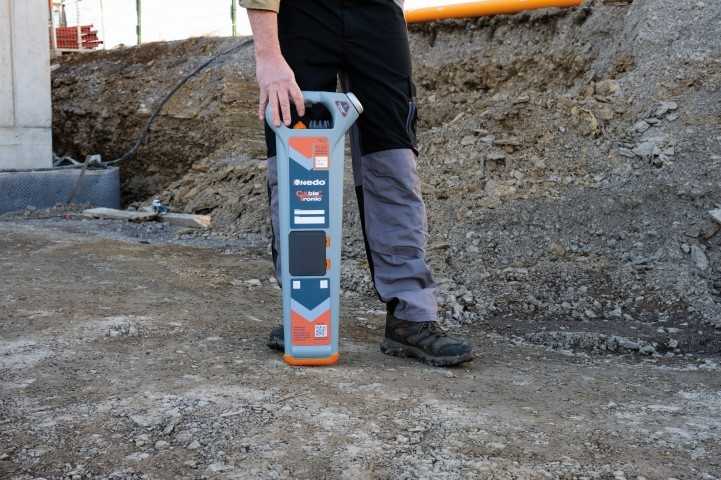

Das robuste CableTronic 4+ bietet durch die 4 Betriebsmodi ein sehr hohes Maß an Flexibilität bei einer Ortungsgenauigkeit von ± 10 %. | Foto: Nedo GmbH & Co. KG

Oft folgen teure Reparaturen oder Schadensersatzforderungen der Netzbetreiber. Besonders kritisch ist die Situation, wenn keine aktuellen Pläne vorliegen oder der Leitungsverlauf unbekannt ist. Ein nahezu tagtägliches Problem für den Baustellenbetreiber, das im kommunalen Tiefbau ebenso vorkommt wie bei industriellen Bauprojekten. In einigen europäischen Ländern ist die Nutzung von Kabelortungssystemen daher längst Pflicht. In Deutschland fördert die BG Bau die Anschaffung solcher Geräte mit Zuschüssen. Damit soll das Risiko von Arbeitsunfällen im Tiefbau deutlich gesenkt, die Sicherheit erhöht und letzten Endes auch teure Reparaturkosten vermieden werden.

Mit dem CableTronic 4+ stellt der Schwarzwälder Messtechnik-Spezialist Nedo GmbH & Co. KG ein Kabelortungssystem vor, das speziell für die Herausforderungen in rauen Umgebungsbedingungen entwickelt wurde. Es ermöglicht die schnelle und präzise Lokalisierung von Kabeln und Leitungen, steigert die Arbeitssicherheit und unterstützt eine effiziente Arbeitsweise nicht nur auf Baustellen.

Präzise Ortungstechnologie für maximale Sicherheit und Effizienz

Um sowohl stromführende als auch nichtstromführende Leitungen im Erdreich zuverlässig zu lokalisieren, vereint das CableTronic 4+ vier Betriebsmodi in einem Gerät. Bei der Stromsignalortung erfasst es elektromagnetische Felder von 50 Hz und 60 Hz-Leitungen einschließlich Oberwellen. Für die Radiosignalortung wird ein Frequenzbereich von 15 kHz bis 30 kHz genutzt. Hierbei wirken metallische Leiter wie Antennen, die Funksignale empfangen und weiterleiten. Dadurch lassen sich selbst abgeschaltete Leitungen immer noch zuverlässig detektieren. Der integrierte dynamische Überlastungsschutz sorgt dafür, dass auch in Bereichen mit starken elektrischen Störfeldern exakte Messergebnisse erzielt werden. Mit einer Ortungstiefe von bis zu 4 Metern bei Kabeln sowie einer Tiefengenauigkeit von ± 5 % bietet das CableTronic 4+ ein sehr hohes Maß an Flexibilität. Die Ortungsgenauigkeit liegt bei ± 10 %. Das Gerät sei laut Hersteller zudem mit einem Gewicht von nur 2,3 kg sehr leicht und angenehm zu handhaben. Mit Schutzklasse IP54 ist das Gerät unempfindlich gegenüber Feuchtigkeit und zuverlässig bei jedem Wetter einsetzbar und somit optimal für den anspruchsvollen Baustellenalltag geeignet.

Zusatzgerät erweitert Einsatzmöglichkeiten durch zehnfache Ausgangsleistung

Für noch schwierigere Bedingungen, etwa bei sehr schwacher Signalintensität oder bei kleinen Kabelquerschnitten, bietet Nedo den optionalen Signalgenerator Genny 4+ an. Er erzeugt ein elektromagnetisches Wechselfeld und speist dieses als Ortungssignal direkt in die Leitung ein. Die simultan arbeitende Doppelfrequenztechnologie des Ortungssignals ist besonders anwenderfreundlich. Damit werden selbst schlecht leitende oder sogar abgeschaltete Kabel zuverlässig auffindbar. Darüber hinaus ermöglicht der Einsatz des Signalgenerators Genny 4+ eine exakte Tiefenbestimmung: Auf Knopfdruck zeigt das Display des CableTronic 4+ die Verlegetiefe eines Kabels mit einer Abweichung von nur ± 5 % an. Besonders in komplexen Bauumgebungen und in dicht besiedelten Stadtgebieten spiele das Gerät seinen Vorteil aus, so der Hersteller.

Das 2,3 kg leichte CableTronic 4+ wurde speziell für die Kabel- und Leitungsortung in rauen Umgebungen entwickelt. | Foto: Nedo GmbH & Co. KG

Intuitive Bedienung und integrierte Sicherheitsfunktionen

„Wir haben die Bedienung des CableTronic 4+ bewusst einfach gehalten. Vor Beginn der Erdarbeiten wird das Suchgebiet systematisch in parallelen Bahnen abgescannt. Das Gerät ist direkt ohne weitere Voreinstellungen über dem Boden zu führen“, erklärt Dr. Thomas Fischer, Geschäftsführer der Nedo GmbH & Co. KG. Ein akustisches Signal, dessen Lautstärke mit der Signalstärke zunimmt, sowie eine Balkendarstellung im Display helfen, die genaue Position der Leitung zu bestimmen. Besonders flach verlegte Kabel bergen ein erhöhtes Risiko, da sie besonders leicht beschädigt werden können. Hier greift die Sicherheitsfunktion StrikeAlert, die durch einen schrillen Warnton sofort Alarm schlägt. Die integrierte Swing-Warnung erkennt unsaubere Suchbewegungen durch den Bediener. Beide Funktionen reduzieren das Risiko von Fehlinterpretationen und erhöhen die Arbeitssicherheit erheblich.

Praxisorientierte Komplettlösung für den Tiefbau

Das CableTronic4+ eignet sich für ein breites Einsatzspektrum: Für Bauunternehmen dient es vor allem zur Absicherung von Baggerarbeiten. Im kommunalen Tiefbau bietet es Hilfe bei der Erschließung neuer Wohn- oder Gewerbegebiete, bei Industriebauten, bei der Wartung und Reparatur von Versorgungsnetzen oder zur Absicherung von Horizontalbohrungen. Zum Lieferumfang gehören eine gepolsterte Transporttasche, Batterien und eine ausführliche Bedienungsanleitung. Dank seines modularen Aufbaus kann das System jederzeit um den Genny 4+ oder weiteres Zubehör ergänzt werden. Dies ermöglicht es, das Messgerät an wechselnde Ortungsanforderungen anzupassen.

Die robuste Bauweise sorge laut Hersteller dafür, dass das Gerät auch nach intensiver Beanspruchung zuverlässig arbeite, während das klar strukturierte Bedienkonzept es ermögliche, dass Messungen selbst unter Zeitdruck fehlerfrei durchgeführt werden können. So trage das CableTronic 4+ nicht nur zur Vermeidung von Schäden bei, sondern optimiere auch die gesamte Prozesskette von der Vorbereitung bis zum erfolgreichen Abschluss der Erdarbeiten.

Mit dem CableTronic 4+ erhalten Tiefbauunternehmen ein Werkzeug, das nach Angaben des Herstellers nicht nur den aktuellen Sicherheitsstandards entspräche, sondern in vielen Bereichen übertreffe. Die Kombination aus präziser Ortungstechnologie, einfacher Bedienung und robustem Design sorge für beste Arbeitsergebnisse. „In einer Zeit, in der Bauprojekte immer mehr unter hohem Zeit- und Kostendruck stehen, trägt unser Leitungssuchgerät seinen Anteil dazu bei, Risiken zu minimieren, Ausfallzeiten zu vermeiden und Arbeitsabläufe effizient zu gestalten“, so Dr. Thomas Fischer.
