Auf der Suche nach dem passenden Grenzwert

Neben mechanisch-physikalischen Prüfungen an Schlauchlinerproben, gilt die Reststyrolanalytik als chemischer Vernetzungsnachweis, und gewinnt im Bereich der Qualitätssicherung zunehmend an Relevanz. Unterschiedliche Glas- und damit einhergehend Harzanteile in GFK-Linern bewirken jedoch eine verzerrte Bewertungsgrundlage. Dieser Fachartikel zeigt die Auswirkungen des variierenden Harzanteiles auf den Reststyrolgehalt, und soll damit zu einem tieferen Verständnis dieser komplexen Thematik führen.

Reststyrol in Schlauchlinern: Einfluss von Harzanteil auf Grenzwerte

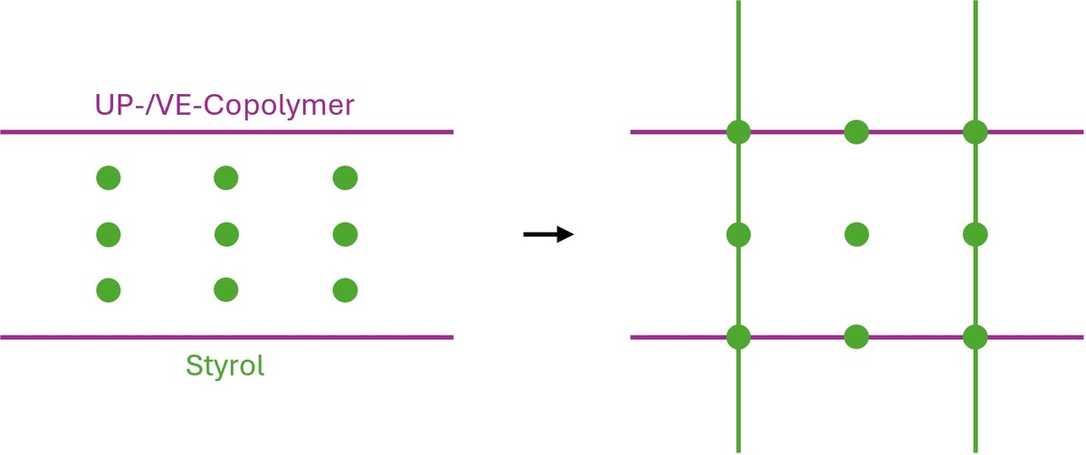

Abbildung 1: Schematische Darstellung der chemischen Vernetzung von UP-/VE-Copolymer und Styrol | Foto: SBKS
Styrol dient in vor Ort härtenden Schlauchlinern mit ungesättigten Polyester- (UP) sowie Vinylesterharzen (VE) als niedrigviskoser Reaktivverdünner und quervernetzendes Molekül. Quervernetzung bedeutet, dass diese reaktive Spezies sich bei Polymerisation (Aushärtung) mit den langkettigen, ungesättigten Polyester- bzw. Vinylester-Copolymeren, sowie mit sich selbst, eine chemische Bindung eingeht (siehe Abbildung 1). Das Harzgemisch wird dabei vom flüssigen in den festen Zustand überführt und erlangt dadurch seine definierten Endeigenschaften. Geschieht dieser Prozess unzureichend, spricht man von einer unvollständigen Vernetzung. Dies kann eine Minderung der Kurz- und Langzeit-Materialeigenschaften, wie auch der Medienresistenz, zur Folge haben.

Nun stellt sich die Frage, ab welchem Reststyrolanteil von einer unzureichenden Polymerisation mit negativen Auswirkungen auf Werkstoffeigenschaften zu sprechen ist. Lange wurde an einem maximalen Reststyrolgehalt von 4 % bezogen auf das gesamte Laminat festgehalten. Seit geraumer Zeit wurden die Anforderungen seitens diverser Auftraggeber, wie auch durch das DIBt, auf 2 % bezogen auf das gesamte Laminat gesenkt.

Die Quantifizierung monomeren Styrols ist normiert und wird gemäß DIN 53394-2 oder ISO 4901 durchgeführt. In beiden Fällen erfolgt die laborseitige Probenahme über den gesamten Laminatquerschnitt. Details zur Messmethodik werden hier übersprungen, da sie in der Vergangenheit näher beschrieben wurden (siehe [1]).

Aufbau von GFK-Linern

Der Aufbau glasfaserverstärkter Kunststoffe (GFK) ähnelt sich grundsätzlich. Glasfasern werden von einer Kunststoffmatrix eingebettet, hier styrolhaltige UP- oder VE-Harze. Die Matrix dient der Ableitung extern anfallender Lasten auf die verstärkend wirkende (ECR-)Glasfaser, wie auch dem Schutz dieser vor Umgebungseinflüssen. Diverse Parameter, wie unter anderem Ausrichtung, Anordnung, Faserondulation oder Faservolumengehalt der hochmoduligen Glasfasern, wie auch die Faser/Matrix-Haftung, entscheiden über die mechanische Leistungsfähigkeit dieser Werkstoffklasse.

Die unterschiedlichen Parametervariationen führen herstellerübergreifend zu variierenden Glas- und damit auch Harzanteilen. Im Rahmen der allgemeinen bauaufsichtlichen Zulassungen (abZ) sind die Glasanteile produktspezifisch festgeschrieben. Abbildung 1 zeigt die Unterschiede markttypischer GFK-Liner auf.

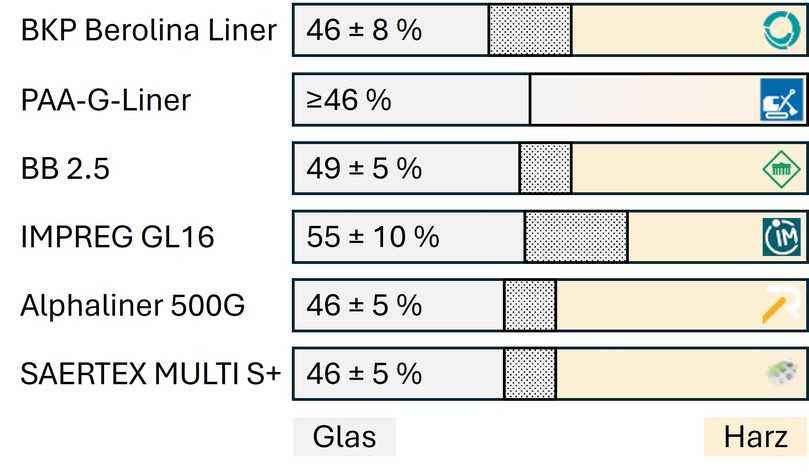

Abbildung 2: Glasanteil mit Toleranzen verschiedener GFK-Liner (Datenquelle: abZ) | Foto: SBKS
Abbildung 2: Glasanteil mit Toleranzen verschiedener GFK-Liner (Datenquelle: abZ) | Foto: SBKS

Abgesehen von den variierenden Harzanteilen der Systeme, kann der Reststyrolgehalt an Schlauchliner-Baustellenproben aus zwei weiteren Gründen schwanken – trotz handbuchkonformen Einbaus:

(1): Der massenbezogene Styrolgehalt im eingesetzten Harz ist für allgemein bauaufsichtlich zugelassene Schlauchlinersysteme normativ definiert, die maximalen Styrolanteile sind Tabelle 1 zu entnehmen. Aufgrund anzunehmend fehlender Kontrollen des Styrolgehaltes im Harz vor der Produktion, ist schon initial von einer unkontrollierten Schwankungsbreite auszugehen.

UP

VE

DIN 18820-1, Tabelle 1

≤ 50% (Gruppe 3)

≤ 50% (Gruppe 5)

DIN EN 13121-1, Tabelle 2

≤ 55% (Gruppe 4)

≤ 55%(Gruppe 7A)

Tabelle 1: Normativ definierter Styrolanteil in UP- und VE-Harzen

(2): Baustellenproben bilden in den seltensten Fällen eine „Punktlandung“ hinsichtlich des produktseitig definierten Glas-/Harz-Verhältnisses ab (vgl. Abbildung 1). Dabei können Lagerbedingungen und Kalibrierprozess, wie aber auch die Probenahmestelle, große Auswirkungen auf das Verhältnis haben. Dies muss nicht zwangsläufig zu einer Abweichung gegenüber der abZ führen, kann aber mehr oder minder starke Auswirkungen auf den Reststyrolgehalt bezogen auf die Gesamteinwaage mit sich bringen.

Dies führt zu der Notwendigkeit eines korrigierten Reststyrolkennwertes. Eine pauschale Beurteilung in Bezug auf die Gesamteinwaage, ergo das gesamte Laminat, ist verzerrend. Nur mittels eines Reststyrolgehaltes bezogen auf den Harzanteil kann ein objektiver Vergleich verschiedener Produkte hinsichtlich ihrer Vernetzung, unter gleichzeitiger Einbeziehung bauseitiger Effekte, getroffen werden.

Die Lösung ist dabei relativ naheliegend: ohne großen Mehraufwand lässt sich der Harzgehalt im Kalzinierungsverfahren (DIN EN ISO 1172) bestimmen, und über Formel 1 ein harzbezogener Reststyrolgehalt berechnen.

Formel 1 | Foto: SBKS
Formel 1 | Foto: SBKS

Über vorgenannte Formel lassen sich die übergeordneten Anforderungen von 2 bzw. 4 % (bezogen auf das gesamte Laminat) in Abhängigkeit des Harzanteiles umrechnen (vgl. Abbildung 2). Daraus ist ersichtlich, dass – absolut betrachtet – Proben mit <50 % Harzanteil mehr monomeres Styrol beinhalten „dürfen“ und Proben mit >50 % Harzanteil demnach weniger.

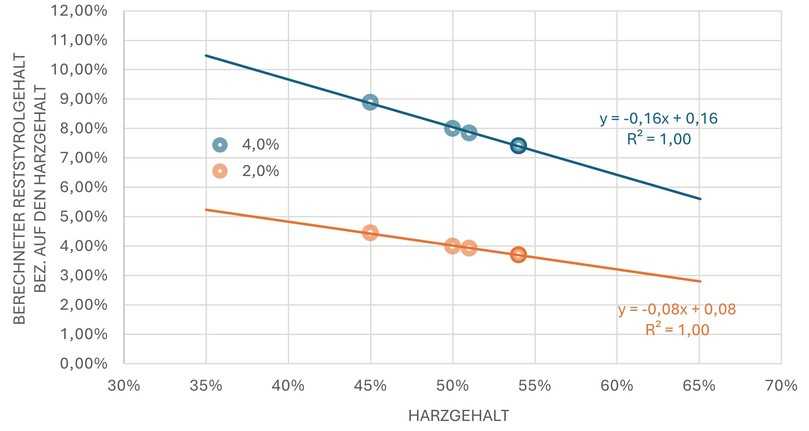

Abbildung 3: Berechneter harzbezogener Reststyrolgehalt | Foto: SBKS
Abbildung 3: Berechneter harzbezogener Reststyrolgehalt | Foto: SBKS

Rechnet man nun die zugelassenen Minima und Maxima der Linerprodukte (vgl. Abbildung 1) auf den Mittelwert (bezogen auf die Gesamteinwaaage) zurück, verdeutlicht dies die produktabhängige Schwankungsbreite des Reststyrolgrenzwertes. Insbesondere das „Überschwingen“ konkretisiert die schwammige Bewertungsgrundlage mit starren, systemübergreifenden Vorgabewerten, ohne Berücksichtigung des (realen) Harzanteils einer Probe (siehe Abbildung 4).

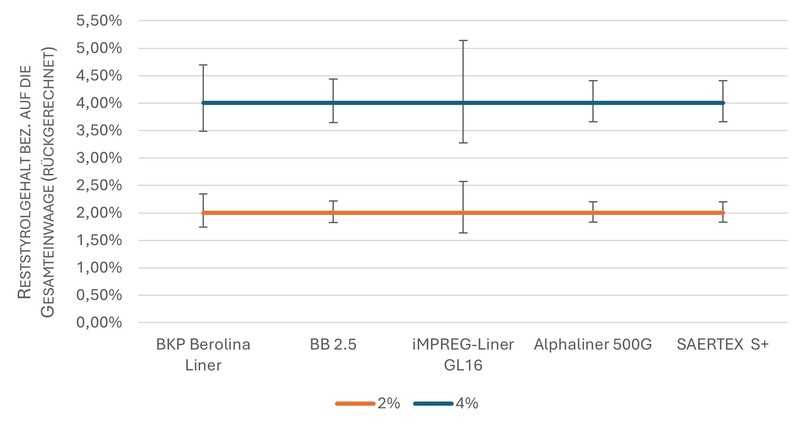

Abbildung 4: Rückgerechneter Reststyrolgehalt bez. auf die Gesamteinwaage, unter Berücksichtigung der Systemgrenzen des Glasgehaltes (Anm.: ohne PAA-G-Liner, da dieser keine ±-Toleranzen aufweist) | Foto: SBKS
Abbildung 4: Rückgerechneter Reststyrolgehalt bez. auf die Gesamteinwaage, unter Berücksichtigung der Systemgrenzen des Glasgehaltes (Anm.: ohne PAA-G-Liner, da dieser keine ±-Toleranzen aufweist) | Foto: SBKS

Nach aktuellem Stand wird, der an Schlauchlinerproben normativ ermittelte Reststyrolgehalt mit starren Grenzwerten evaluiert. Eine Überschreitung dieser führt zu der Annahme einer unvollständigen Vernetzung, und womöglich zum Vertragsbruch zwischen Auftraggeber und Auftragnehmer. Die Ausführungen dieses Artikels zeigen, dass ein Schwarz-Weiß-Vergleich nicht angebracht ist. Die Gründe werden folgend stichpunktartig zusammengefasst:

  • Der initiale monomere Styrolgehalt (≤55 % im eingesetzten Harz) schwankt zwischen Produktionschargen, was direkte Auswirkung auf das finale Ergebnis mit sich bringen kann.
  • Der reale Harzgehalt einer Schlauchlinerprobe bestimmt den Reststyrolgehalt. Die aktuell fehlende Beachtung führt zu einem verzerrten Ergebnis.
  • Eine systemübergreifende Anforderung an den Reststyrolgehalt ist aufgrund unterschiedlicher Glas-/Harz-Verhältnisse und deren Toleranzen nicht anwendbar.

Rohrpost abonnieren!

Wir graben für Sie nach Neuigkeiten. Die Ergebnisse gibt es bei uns im Newsletter.

Jetzt anmelden!

Ich akzeptiere die Datenschutz-Bestimmungen.
Newsletter Anmeldung
Newsletter Anmeldung

Die qualitätssichernde Ermittlung des Reststyrolgehaltes an Schlauchlinerproben ist aus Werkstoff- wie auch Umweltgründen (hier nicht thematisiert) unumgänglich. Die Nachweiskette sollte vorzugsweise bereits bei den Systemherstellern beginnen, welche den initialen Styrolgehalt chargenbasiert dokumentieren. Die Reststyrolanalytik an Schlauchlinerproben, unter Bezug auf die Gesamteinwaage und ohne Beachtung des realen Harzanteils, führt zu einer verzerrten Bewertungsgrundlage. Eine systemübergreifende Pauschalisierung wird daher als nicht zielführend erachtet. Die Einbeziehung des realen Harzanteils korrigiert dies und bietet die Möglichkeit einer objektiven Betrachtung.

Statistische Auswertungen zur Korrelation von Reststyrolgehalt sowie 24h-Kriechneigung (siehe [2]) gaben bereits erste Einblicke in die Auswirkungen des Reststyrolanteils auf mechanisch-physikalische Eigenschaften. Es fehlt jedoch an tiefergehender Empirik hinsichtlich eines maximal zu tolerierenden Reststyrolgehaltes – bestenfalls harzbezogen. Bis zu welchem Anteil werden weder mechanische Kurz- und Langzeitkennwerte, noch die Medienresistenz, negativ beeinflusst?
