UV-Lichtliner-Technik: effizient und nachhaltig

Das Tiefbauamt entschied sich für den Einsatz von GFK-Linern mit UV-Aushärtung, wobei in einigen wenigen besonders kurvengängigen Haltungen ein so genannter Flexliner zum Einsatz kam. Nach Meinung von Patrick Ebensberger, Projektleiter Geiger Kanalsanierung, handelt es sich bei der UV-Lichtliner-Technik um eine der wirtschaftlichsten und zuverlässigsten Methoden zur Erhaltung von Kanälen. „Mithilfe eines hochqualitativen GFK-Verbundsystems aus harzgetränkten Glasfaserlagen bietet sie hervorragende mechanische Eigenschaften nach der Aushärtung“, so Ebensberger „Die Technik ermöglicht eine flexible Sanierung ohne aufwändige Erdarbeiten und eignet sich für nahezu alle Kanalnennweiten und Geometrien, auch bei Nennweitenänderungen sowie Sonder- und Eiprofilen.“

Liner vorkonfektioniert

„Zuerst wurde eine Kamerabefahrung und Reinigung zur Identifikation und Vorbereitung beschädigter Stellen durchgeführt und bei größeren Schäden eine Vorprofilierung beziehungsweise eine Reparatur vorgenommen“, erläutert Andreas Schmid von S² Beratende Ingenieure. Sein Tätigkeitsbereich umfasste die Bauüberwachung, die Sicherstellung der ordnungsgemäßen Ausführung sowie die begleitende Betreuung von Maßnahmen, die im Rahmenvertrag mit der Stadt vereinbart wurden. „Im Rahmen meiner Aufgaben als Bauüberwacher besuche ich die Baustellen abhängig vom Fortschritt und den spezifischen Anforderungen“, so Schmid. „Beim Einbau der Liner bin ich in der Regel ein- bis dreimal wöchentlich vor Ort, um sicherzustellen, dass alles reibungslos abläuft. Auch während der Nacharbeiten, wie zum Beispiel beim Fräsen der Stutzen durch Roboter, fahre ich meist ein- bis zweimal zur Baustelle, um die Arbeiten zu prüfen.“

Gleitschutzfolie schützt den Liner

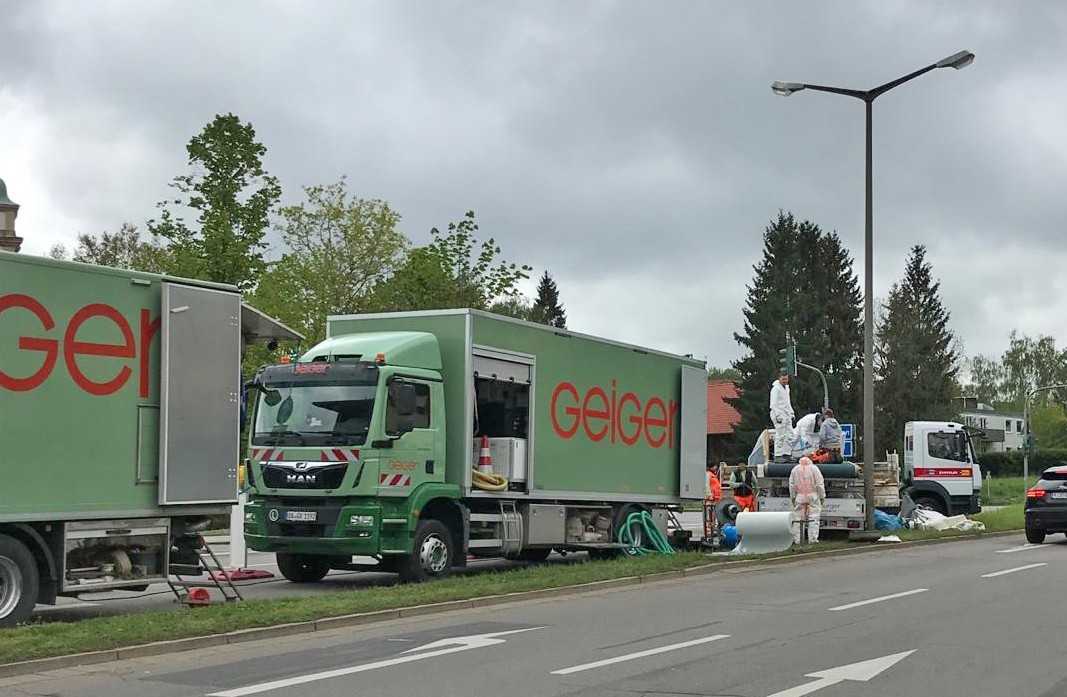

Im nächsten Arbeitsschritt erfolgte der Einzug einer Gleitschutzfolie. Sie verhindert einen Abrieb des Liners an der Betonwand, insbesondere bei Versätzen, Kurven oder Bögen. Danach wurde der bereits im Werk vorkonfektionierte Liner über einen Schacht mittels Winde in die Haltung eingezogen. Aufgrund des hohen Eigengewichtes der Liner kam hierbei zusätzlich ein Förderband zum Einsatz. Dann wurden die Liner-Enden mit einem Packer verschlossen. „Dies stellt einen gleichmäßigen Aushärtungsprozess sicher und dient gleichzeitig der Fixierung der Linerenden“, so Ebensberger. „Anschließend wird der Liner über diese Packer mit Druckluft aufgestellt. Luftkupplungen an den Packern dienen für den Anschluss von Verdichter- oder Kompressorschläuchen. Deshalb sind die Packer wichtig, damit der Liner sich formschlüssig an den Kanal anpresst und dicht abschließt.“ Darüber hinaus ermöglicht der Packer das präzise Platzieren des UV-Lichterkerns – er kam aufgrund der großen Geometrien anstelle einer UV-Lichterkette zum Einsatz – im Inneren des Liners und sorgt dadurch für eine gleichmäßige Aushärtung entlang der gesamten Haltung. Beim Einbau der Flexliner wurde der Lichterkern mit einem gummierten Ziehseil eingebracht, um eine exakte Führung sicher zu stellen, ohne die empfindliche Oberfläche des Liners zu beschädigen.

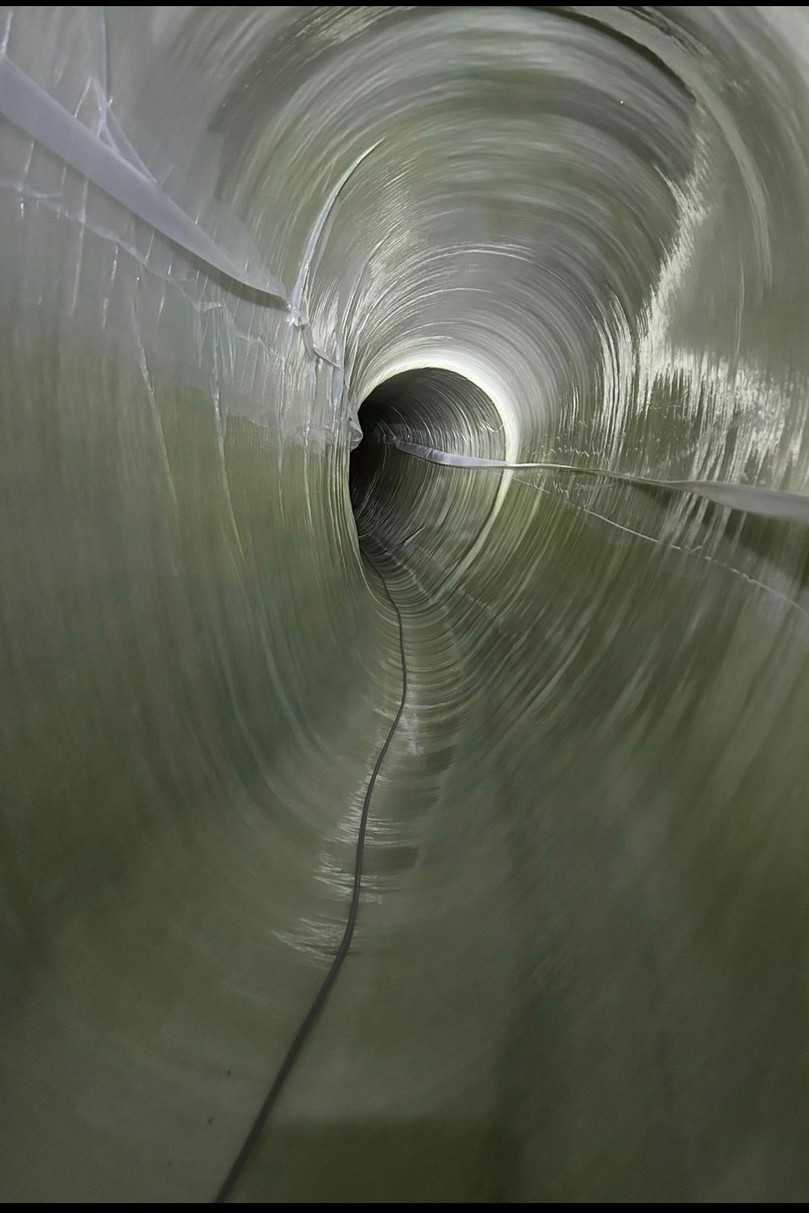

Abschließend wurden die vorher eingemessenen Hausanschlüsse mittels Roboter aufgefräst oder – bei begehbaren Profilen – per Hand geöffnet und mittels Harz oder Handlaminat angebunden, um die fachgerechten Verbindungen zu den Hausanschlüssen wieder herzustellen. Das Ergebnis der Renovierungsarbeiten war eine moderne und langlebige Instandsetzung der alten Kanalhaltungen.
