Neugestaltung der Ortsmitte von Puderbach mit Fabekun-Kanalrohrsystem

Erneuerung Mischwasserleitung in Puderbach

Lösung für Generationen

13.01.2025, 09:51 Uhr, aktualisiert 13.01.2025, 09:52 Uhr

HANAU

Bei der Erneuerung der Mischwasserleitung in der Haupt-, Schul- und Steimeler Straße im rheinland-pfälzischen Puderbach kamen Fabekun-Rohre und -Schächte zum Einsatz. Schon bei einem anderen Projekt hatten die Verbandsgemeindewerke Puderbach gute Erfahrungen mit dem Kanalrohrsystem der P.V. Betonfertigteilwerke GmbH gemacht.

Bereit zum Einsatz: Aufgrund guter Erfahrungen bei einer Baumaßnahme im Trinkwasserschutzgebiet in Lautzert setzen die Verbandgemeindewerke Puderbach auch bei der Erneuerung des Mischwasserkanals im Ortskern Puderbach auf Fabekun-Rohre und -Schächte. | Foto: P.V. Betonfertigteilwerke

Völlig neu gestaltet wird derzeit die Ortsmitte von Puderbach. Dort soll demnächst ein vierarmiger Kreisverkehrsplatz für eine Entspannung der Verkehrssituation sorgen. Doch nicht nur optisch wird der Ortskern nach Abschluss der Arbeiten kaum wiederzuerkennen sein. Auch im Verborgenen lassen die Verbandsgemeindewerke Puderbach die Infrastruktur auf den neuesten Stand bringen. Im Zuge der geplanten Maßnahme erneuert die Blum-Bau GmbH, Puderbach, die Mischwasserleitung mit Hilfe von Fabekun-Rohren in den Nennweiten DN 300 bis DN 800 inklusive entsprechender Schächte. Die geplante Trasse folgt dabei in großen Teilen einem neuen Verlauf: in der Fahrbahn der Hauptstraße, der Schulstraße, der Steimeler Straße und auf privatem Gelände zwischen Steimeler Straße und Schulstraße. Dabei soll der zu verlegende Kanal an das Abwasserentsorgungsnetz im Kreuzungsbereich von Haupt- und Steimeler Straße angebunden werden. Eine weitere Einbindung an das vorhandene Kanalnetz ist im Einmündungsbereich Steimeler Straße und Schulstraße geplant.

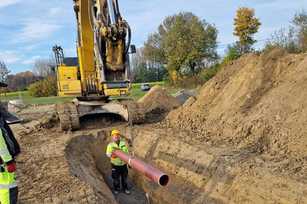

In rund fünf Metern Tiefe wird der neue Mischwasserkanal in der Hauptstraße von Puderbach verlegt. | Foto: P.V. Betonfertigteilwerke

Gute Erfahrungen mit Fabekun

Das Fabekun-Kanalrohrsystem besteht aus einem innenliegenden PVC-U-Rohr und einem äußeren Betonrohr und kombiniert somit die Vorteile der beiden Werkstoffe Beton und Kunststoff. Während sich Beton durch seine Stabilität auszeichnet, ist Kunststoff korrosionsbeständig gegenüber häufig in Abwasserkanalisationen auftretende biogene Schwefelsäure. Heiko Weller, Technischer Werksleiter Eigenbetrieb Abwasserwerk der Verbandsgemeindewerke Puderbach, erklärt: „Wir haben in der Ortslage Lautzert bereits Fabekun-Rohre eingesetzt und sind damit sehr zufrieden. Lautzert ist ein Trinkwasserschutzgebiet. Mit dem Doppeldichtungssystem der Rohre sind wir auf Nummer sicher gegangen.“

Auch in Puderbach verlassen sich die Verbandsgemeindewerke auf die langlebigen, mit einer innen gekammerten Vakuumdichtung zur Verbindung der Kunststoffrohre und einer davon unabhängigen äußeren Lippendichtung im Betonrohr ausgestatteten Rohre. Selbst bei Abwinkelungen ist die Dichtigkeit der Rohrverbindung sichergestellt.

Die Fabekun-Schachtunterteile sind komplett mit PU ausgekleidet. Durch ein besonderes Verfahren werden die Schachtauskleidungen – auch im Bereich der Muffen – fugenfrei und ohne Klebestellen produziert. | Foto: P.V. Betonfertigteilwerke

Hunderte Autos rollen täglich über die Landesstraßen durch Puderbach. Auch die Belastbarkeit des Fabekun-Rohres, von dem unter anderem 20 m DN 800, 165 m DN 700, 55 m DN 600, 6 m DN 500 und rund 70 m DN 300 verbaut werden, überzeugte daher die Verbandsgemeindewerke bei der Wahl des Kanalrohrsystems.

Verlegt werden die Kanalrohre in Tiefen bis etwa 5 Meter, da darüberliegend eine neue Wasserleitung eingebaut werden soll. Jörg Schütz, Geschäftsführer der mit der Ausführung beauftragten Blum-Bau GmbH, schildert die Herausforderungen auf der Baustelle vor Ort: „Zum Glück steht trotz der Bautiefe kein Grundwasser an. Wir haben im Erdreich aber aufgeschichteten Fels angetroffen, womit wir nicht gerechnet hatten. Beim Ausheben der Baugrube ist daher die Anbaufräse für Bagger ein unverzichtbares Gerät.“

Rüdiger Göbel, Vertriebsmitarbeiter der P.V. Betonfertigteilwerke GmbH, erläutert die Vorteile des doppelten Dichtungssystems im Fabekun-Schachtunterteil. Es bietet an der Schnittstelle der Kanalisation ein Plus an Sicherheit. | Foto: P.V. Betonfertigteilwerke

Verlegung läuft „wie geschmiert“

Trotz der großen Dimensionen bereite das Handling der Rohre und Schächte keine Probleme. Anfängliche Unsicherheiten, wie viel Druck beim Verbinden auf die Kunststoff-Spitzenden ausgeübt werden darf, konnten bei einem Baustellenbesuch des Außendienstmitarbeiters Rüdiger Göbel von P.V. Betonfertigteilwerke schnell ausgeräumt werden. „Es ist wichtig, vor dem Zusammenführen der Rohre ausreichend Gleitmittel sowohl auf das PVC-Spitzende als auch auf die Dichtung auf dem Betonspitzende sowie auf die Muffen aufzutragen. Dann funktioniert das Erstellen der Verbindung quasi reibungslos“, so Göbel.

Rohrpost abonnieren!

Wir graben für Sie nach Neuigkeiten. Die Ergebnisse gibt es bei uns im Newsletter.

Jetzt anmelden!

Ich akzeptiere die Datenschutz-Bestimmungen.

Ulf Heinemann, Geschäftsführer des gleichnamigen Ingenieurbüros aus Altenkirchen, hebt die Bedeutung des Verkehrsknotenpunkts hervor: „Da die beiden Landesstraßen L 265 und L 267 wichtige Verbindungen mit hohem Verkehrsaufkommen darstellen, haben wir darauf geachtet, die notwendigen Straßensperrungen zeitlich so weit wie möglich zu begrenzen. Es ist vorgesehen, die Kanalbauarbeiten im Kreuzungsbereich innerhalb von fünf Wochen abzuschließen. Bevor hiermit begonnen wurde, ist in einer ersten Phase des Gesamtprojektes in der Schulstraße bereits eine neue Buswendeschleife entstanden.“

Insgesamt ist ein Bauzeitraum von fünf Jahren geplant, bis die Fahrzeuge zwischen Dierdorf bzw. Neuwied und Puderbach entspannt über den Kreisverkehr rollen können. Der neue Mischwasserkanal wird dann unterirdisch schon längst arbeiten – störungsfrei und von der Öffentlichkeit gänzlich unbemerkt.
